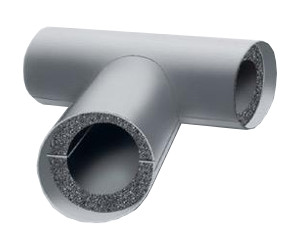

Тройники K-FLEX «Т»

k flex t

Готовые тройники K-FLEX «Т» стандартных размеров. Марки ST, SOLAR HT, ECO.
Монтируются при помощи клея K 414.







МЕДНЫЕ ТРУБЫ СТАЛЬНЫЕ ТРУБЫ 9 13 19 25 32 40 50
Ø, внешн., мм Ø, усл. проход Ø, дюйм Ø, внешн., мм Ø, усл. проход Толщина x Ø, мм Толщина x Ø, мм Толщина x Ø, мм Толщина x Ø, мм Толщина x Ø, мм Толщина x Ø, мм Толщина x Ø, мм
18 15 3/8″ 17,2 10 9 x 18 13 x 18 19 x 18 25 x 18 32 x 18 40 x 18 50 x 18
22 20 1/2″ 21,3 15 9 x 22 13 x 22 19 x 22 25 x 22 32 x 22 40 x 22 50 x 22
28 25 3/4″ 26,9 20 9 x 28 13 x 28 19 x 28 25 x 28 32 x 28 40 x 28 50 x 28
35 32 1″ 33,7 25 9 x 35 13 x 35 19 x 35 25 x 35 32 x 35 40 x 35 50 x 35
42 40 1 1/4″ 42,4 32 9 x 42 13 x 42 19 x 42 25 x 42 32 x 42 40 x 42 50 x 42
48   1 1/2″ 48,3 40 9 x 48 13 x 48 19 x 48 25 x 48 32 x 48 40 x 48 50 x 48
54 50   54,0   9 x 54 13 x 54 19 x 54 25 x 54 32 x 54 40 x 54 50 x 54
    2″ 60,3 50 9 x 60 13 x 60 19 x 60 25 x 60 32 x 60 40 x 60 50 x 60
76,1 65 2 1/2″ 76,1 65 9 x 76 13 x 76 19 x 76 25 x 76 32 x 76 40 x 76 50 x 76
88,9 80 3″ 88,9 80 9 x 89 13 x 89 19 x 89 25 x 89 32 x 89 40 x 89 50 x 89
    3 1/2″ 101,6 / 104,3   9 x 102 13 x 102 19 x 102 25 x 102 32 x 102 40 x 102 50 x 102
108 100   108,0   9 x 108 13 x 108 19 x 108 25 x 108 32 x 108 40 x 108 50 x 108
114 100 4″ 114,3 100 9 x 114 13 x 114 19 x 114 25 x 114 32 x 114 40 x 114 50 x 114
      125,0   9 x 125 13 x 125 19 x 125 25 x 125 32 x 125 40 x 125 50 x 125
133 125   133,0   9 x 133 13 x 133 19 x 133 25 x 133 32 x 133   50 x 133
    5″ 141,3  125 9 x 140 13 x 140 19 x 140 25 x 140 32 x 140 40 x 140 50 x 140
159 150   160,0   9 x 160 13 x 160 19 x 160 25 x 160 32 x 160 40 x 160 50 x 160
                  32 x 168

Тройники K-FLEX с покрытием AL CLAD

k flex al clad troynik

Тройники ST, SOLAR HT, ECO с покрытием AL CLAD предназначены для защиты предварительно заизолированных трубопроводов средних и больших диаметров. Внешний (основной) диаметр тройника предусматривает толщину теплоизоляционного слоя.









ТРУБА Ø 9 13 19 25 32
мм дюймы Толщина x Ø, мм Толщина x Ø, мм Толщина x Ø, мм Толщина x Ø, мм Толщина x Ø, мм
17/18 3/8″ 9 x 18 13 x 18 19 x 18 25 x 18 32 x 18
21/22 1/2″ 9 x 22 13 x 22 19 x 22 25 x 22 32 x 22
27/28 3/4″ 9 x 28 13 x 28 19 x 28 25 x 28 32 x 28
34/35 1″ 9 x 35 13 x 35 19 x 35 25 x 35 32 x 35
42/43 1 1/4″ 9 x 42 13 x 42 19 x 42 25 x 42 32 x 42
48/49 1 1/2″ 9 x 48 13 x 48 19 x 48 25 x 48 32 x 48
54   9 x 54 13 x 54 19 x 54 25 x 54 32 x 54
60 2″ 9 x 60 13 x 60 19 x 60 25 x 60 32 x 60
76   9 x 76 13 x 76 19 x 76 25 x 76 32 x 76
89 2 1/2″ 9 x 89 13 x 89 19 x 89 25 x 89 32 x 89
101 3″ 9 x 102 13 x 102 19 x 102 25 x 102 32 x 102
108   9 x 108 13 x 108 19 x 108 25 x 108 32 x 108
114 4″ 9 x 114 13 x 114 19 x 114 25 x 114 32 x 114
125   9 x 125 13 x 125 19 x 125 25 x 125 32 x 125
133/134   9 x 133 13 x 133 19 x 133 25 x 133 32 x 133
140 5″ 9 x 140 13 x 140 19 x 140 25 x 140 32 x 140
159/160   9 x 160 13 x 160 19 x 160 25 x 160 32 x 160

Тройники K-FLEX AL CLAD (IN CLAD, IC CLAD)

k flex troyniki

Тройники K-FLEX IC CLAD и K-FLEX IN CLAD поставляются по вашему запросу.















Толщина х Ø,мм Толщина х Ø,мм Толщина х Ø,мм Толщина х Ø,мм
52 x 52 94 x 61 108 x 74 169 x 149
57 x 52 94 x 67 108 x 83 169 x 156
57 x 57 94 x 74 108 x 88 169 x 169
60 x 52 94 x 83 108 x 94 176 x 176
61 x 57 94 x 88 108 x 100 182 x 182
61 x 61 94 x 94 108 x 108 189 x 189
67 x 52 100 x 61 116 x 116 194 x 194
67 x 57 100 x 67 120 x 120 214 x 140
67 x 61 100 x 74 128 x 128 214 x 156
67 x 67 100 x 83 136 x 136 214 x 169
74 x 61 100 x 88 140 x 67 214 x 182
74 x 67 100 x 94 140 x 94 214 x 189
74 x 74 100 x 100 140 x 108 214 x 194
83 x 61 103 x 61 140 x 120 214 x 214
83 x 67 103 x 67 140 x 128 245 x 189
83 x 74 103 x 74 140 x 140 245 x 218
83 x 83 103 x 83 149 x 149 245 x 245
88 x 61 103 x 88 156 x 94
88 x 67 103 x 94 156 x 108
88 x 74 103 x 100 156 x 140
88 x 83 108 x 61 156 x 156
88 x 88 108 x 67 169 x 140

К примеру:

Диаметр трубы — 76 мм, толщина изоляции — 32 мм.
76 + 2 • 32 = 140.
Необходимый размер тройника — 140 х 140.

Тройники K-FLEX ПВХ

k flex troyniki pvh

Например,
диаметр трубы — 76 мм,
толщина изоляции — 32 мм.
76 + 2 • 32 = 140
Необходимый размер тройника 140 x 140.

Тройники K-FLEX ПВХ придают конструкции законченный вид и обеспечивают защиту от механических повреждений.

A x B, мм A x B, мм A x B, мм A x B, мм
52 x 52 94 x 61 108 x 74 169 x 149
57 x 52 94 x 67 108 x 83 169 x 156
57 x 57 94 x 74 108 x 88 169 x 169
60 x 52 94 x 83 108 x 94 176 x 176
61 x 57 94 x 88 108 x 100 182 x 182
61 x 61 94 x 94 108 x 108 189 x 189
67 x 52 100 x 61 116 x 116 194 x 194
67 x 57 100 x 67 120 x 120 214 x 140
67 x 61 100 x 74 128 x 128 214 x 156
67 x 67 100 x 83 136 x 136 214 x 169
74 x 61 100 x 88 140 x 67 214 x 182
74 x 67 100 x 94 140 x 94 214 x 189
74 x 74 100 x 100 140 x 108 214 x 194
83 x 61 103 x 61 140 x 120 214 x 214
83 x 67 103 x 67 140 x 128 245 x 189
83 x 74 103 x 74 140 x 140 245 x 218
83 x 83 103 x 83 149 x 149 245 x 245
88 x 61 103 x 88 156 x 94
88 x 67 103 x 94 156 x 108
88 x 74 103 x 100 156 x 140
88 x 83 108 x 61 156 x 156
88 x 88 108 x 67 169 x 140

Где:

А – диаметр магистральной трубы + 2-е толщины изоляции
В – диаметр трубы ответвления + 2-е толщины изоляции

Все тройники изготавливаются из сертифицированных материалов. Таким образом, скачать сертификат можно на странице соответствующего материала, из которого изготавливается необходимый вам тройник.
