КНС

Канализационная насосная станция (КНС) предназначена для перекачки хозяйственно-бытовых и дождевых сточных вод в тех случаях, когда организовать отвод и транспортировку стоков самотеком не представляется возможным.

КНС используется для перекачки сточных вод из заглубленных коллекторов в менее заглубленные коллекторы, а также для подачи сточных вод на очистные сооружения.

Стандартная КНС состоит из следующих элементов:

• Корпус
• Люк обслуживания
• Щит управления
• Подводящий патрубок
• Напорный трубопровод
• Задвижка
• Обратный клапан
• Автоматическая трубная муфта
• Направляющие трубы насоса
• Вентиляционная труба
• Насос (насосы)
• Поплавковые выключатели
• Отбойник (сороудерживающая корзина)
• Лестница для обслуживания

По требованию заказчика в комплектации КНС могут предусматриваться дополнительные элементы, а шкаф управления может быть оснащен дополнительными опциями.

Принцип работы канализационной насосной станции

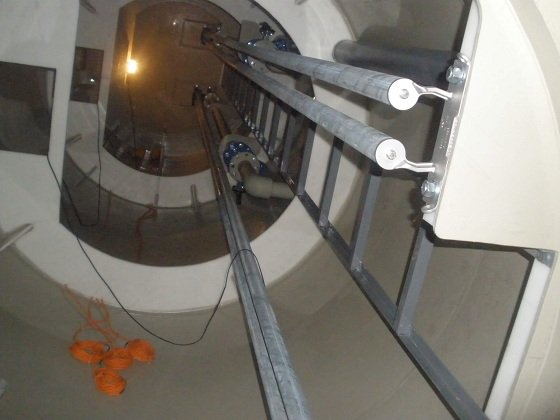

Через подводящий трубопровод сточные воды попадают в приемный резервуар в нижней части КНС. При перекачке неочищенных стоков на конце подводящего трубопровода необходимо установить отбойник или сороудерживающую корзину. Рабочим элементом КНС являются насосы, которые устанавливаются на дне емкости при помощи автоматических трубных муфт, которые обеспечивают герметичность соединения и простоту монтажа и демонтажа насосов.

При включении рабочего насоса, сточная вода по напорному трубопроводу поступает в сеть напорной канализации. На трубопроводах каждого насоса установлены обратные клапаны и задвижки. При нормальном функционировании КНС, все задвижки на трубопроводах находятся в положении «открыто». В случае ремонта обратных клапанов или устранения неполадок на сети задвижки находятся в положении «закрыто».

Для защиты КНС от низких температур, производится утепление верхней части. Доступ во внутреннюю часть КНС, а также монтаж и демонтаж насосов для технического обслуживания осуществляется через люк. Также в верхней части КНС располагается вентиляционная труба.

Внутри, на стенке приемного резервуара закрепляются четыре универсальных поплавковых датчика, которые способны коммутировать напряжение от 4В до 220В и выдерживают токовые нагрузки до 10А. С помощью данных датчиков происходит автоматическое управление работой насосов

Весь рабочий процесс контролируется при помощи 4 поплавковых датчиков:

• Первый датчик (нижний) — (защита от сухого хода насоса), данный датчик обеспечивает отключение насосного агрегата в случае понижения уровня сточных вод в приемном резервуаре до минимального (~ 500 мм от дна корпуса КНС (канализационная насосная станция));
• Второй датчик — осуществляет включение рабочего насосного агрегата при достижении определенного уровня сточных вод (данный уровень сточной воды определяется при пуско-наладке);
• Третий датчик — обеспечивает включение второго (резервного) насосного агрегата. Данный датчик включается в случае превышения притока сточных вод выше расчетных данных. При этом производительность КНС (канализационная насосная станция) по перекачке стоков удваивается, снимается аварийная ситуация. Срабатывание этого датчика осуществляется при подъеме сточных вод в приемном резервуаре до отметки низа лотка подводящего трубопровода;
• Четвертый датчик — сигнализирует об аварийных ситуациях: отказ одного из насосных агрегатов в случае их работы при подаче стока, превышающего расчетный. Данный датчик срабатывает при достижении уровня сточных вод верха подводящей трубы. Срабатывание датчиков дублируется световыми сигналами на пульт автоматического управления, устанавливаемый в непосредственной близости от КНС (канализационная насосная станция). Срабатывание аварийного четвертого датчика может быть продублировано и звуковым сигналом, чтобы привлечь внимание обслуживающего персонала в случае аварийной ситуации (в этом случае необходимо прекратить подачу стока в КНС (канализационная насосная станция)).

Изготовление канализационной насосной станции

КНС изготавливается на основании технического задания, полученного от заказчика. Срок изготовления составляет до 10-60 дней. Применяемые технологии позволяют выпускать КНС диаметром от 600 мм до 3200 мм и высотой до 12000 мм.

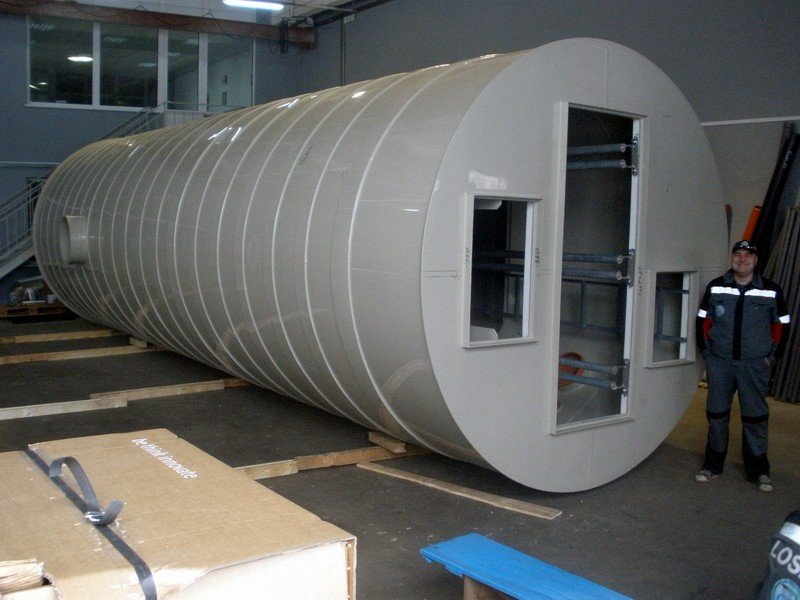

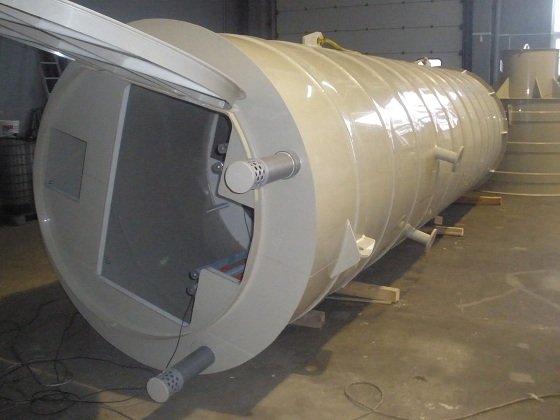

Емкость насосной станции изготавливается из листового экструдированного полипропилена. Соединение листов между собой и формирование контура емкости выполняется на машине стыковой сварки. Внутренние элементы КНС из полипропилена крепятся при помощи ручных экструдеров и аппаратов горячего воздуха.
