Пескоотделители (ПО)

Пескоотделители (пескоилоотделители) – оборудование, предназначенное для механической очистки и сбора взвешенных веществ (песка, шлама и грязевых масс) из поступающих поверхностных (дождевых) сточных вод.

Принцип действия — гравитационное разделение сред с различной плотностью. Взвешенные вещества, обладая более высокой плотностью, осаждаются (выпадают) в движущемся потоке воды.

Область применения – автомобильные стоянки, паркинги, заправки, путепроводы, промплощадки, застраиваемые территории.

Заказать консультацию

Описание
Характеристики
Проектная документация

Для увеличения эффективности осаждения применяется технология тонкослойного отстаивания. Тонкослойный модуль работает по перекрестной схеме взаимного движения потока воды и сползающего с пластин осадка и установлен под углом α=60° к направлению движения потока.

В первую очередь тонкослойные модули достаточного объёма снижают до необходимых параметров скорость поступающего в установку потока, стабилизируют гидродинамические характеристики, обеспечивают заданный ламинарный режим. Этим обеспечивается значительное уменьшение размеров установок без снижения эффективности, по сравнению с обычными технологиями гравитационного отстаивания и фильтрования потока через пористые элементы.

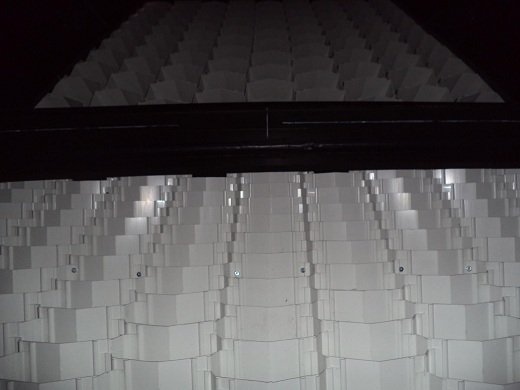

Тонкослойные модули изготавливаются из экструдированного ПВХ-профиля, которые в собранном виде образуют сотовую конструкцию с заданными параметрами по очистке. Тонкослойные модули имеют необходимый объём, угол наклона к потоку, размер ячейки и ряд других технических параметров. Конструкция модулей обеспечивает высокую механическую прочность и позволяет эффективно использовать внутренний объём установок, осуществлять размещение необходимых технологических элементов, таких как перегородки, лестницы, лотки, технологические отверстия для обслуживания, резервировать объёмы установки для выпадающего осадка и всплывающих нефтепродуктов.

Очистка пескоуловителя от осадка осуществляется ассенизационной машиной через технический колодец пескоотделителя.

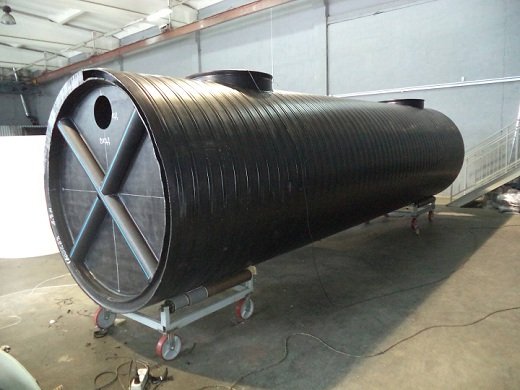

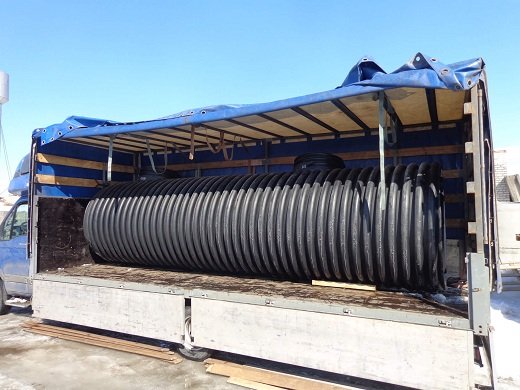

Корпуса установок изготавливаются из спирально витой стальной трубы с двойным полимерным покрытием, либо из спирально витой полиэтиленовой трубы.

Пескоотделители изготавливаются исходя из стандартных параметров очистки, либо с параметрами, соответствующими проектному решению или техническому заданию.

Пескоотделители комплектуются техническими колодцами, предназначенными для доступа и обслуживания установок.

Горловины колодцев имеют параметры, соответствующие размерам люков, изготавливаемых по ГОСТ 3634-99 (межгосударственный стандарт) «Люки смотровых колодцев и дождеприемники ливне сточных колодцев», либо с параметрами, соответствующими проектному решению или техническому заданию.

Пескоотделители комплектуются люкам, анкерными ремнями, герметизирующими уплотнениями и поставляются в полной заводской готовности.

Параметры очистки: концентрация ВВ:

На входе – 600 мг/л

На выходе — 20 мг/л

Обозначение исполнения установки	Размеры, мм					Масса, кг
Обозначение исполнения установки	D(id)	L	h1	h2	d1/d2	Масса, кг
ПО-20	1600	4200	1215	1175	250/250	760
ПО-25	1600	5200	1215	1175	315/315	905
ПО-30	1600	6200	1215	1175	315/315	1040
ПО-35	1600	7200	1215	1175	315/315	1215
ПО-40	1600	8200	1215	1175	315/315	1425
ПО-45	1600	9200	1215	1175	315/315	1635
ПО-50	2200	5500	1730	1680	400/400	2095
ПО-55	2200	6000	1730	1680	400/400	2293
ПО-60	2200	6500	1730	1680	400/400	2491
ПО-65	2200	7100	1730	1680	400/400	2728
ПО-70	2200	7600	1730	1680	400/400	2926
ПО-75	2200	8100	1730	1680	400/400	3124
ПО-80	2200	8600	1730	1680	400/400	3322
ПО-85	2200	9200	1730	1680	400/400	3441
ПО-90	2200	9700	1730	1680	400/400	3639
ПО-95	2200	10200	1730	1680	400/400	3837
ПО-100	2200	10800	1730	1680	400/400	4076
